両面SPV貼りの切断

SUS304 2B 1.2ミリの両面SPV(白ビニール)貼りの切断です。
もちろん、SPVはレーザー用のSPVです。
通常、両面SPVの場合は、裏面を剥がして切断して
切断後、手で貼りなおしています。
裏面貼ったまま切断すると、バリがでてしまうからです。

今回、お客様から裏面にキズがついていたらダメということで
裏面も貼ったまま切断してほしいと要望がありました。

いろいろ加工条件を変更して切断しましたが、
完全にバリなしの条件はみつけれませんでした。
どうしても、少しバリが残ってしまいます。
裏面のSPVがアシストガスの流れを妨げてるのでしょうか
細かいバリが付着してしまいます。

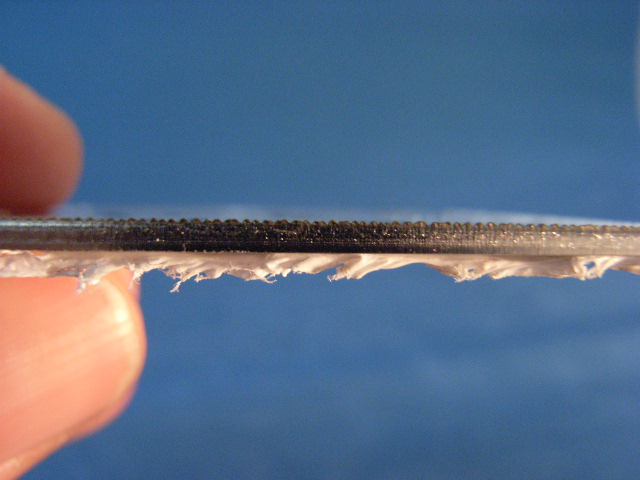

参考までに、切断面の画像アップしておきます。
板厚の上面(この写真では上側が裏面です)に玉状のバリが付着しています。

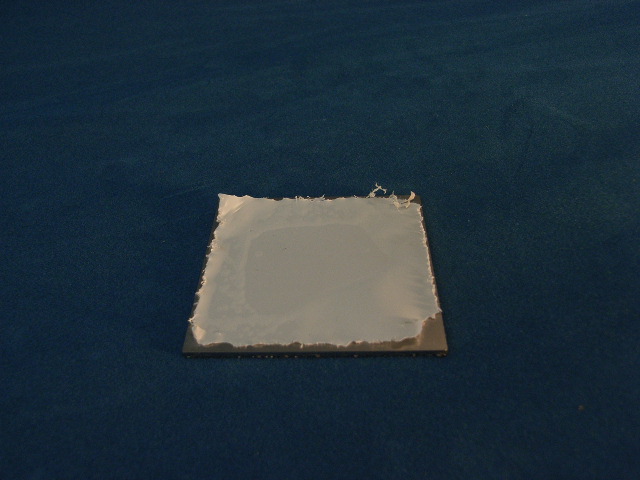

表面全体図
風圧でSPVがはがれかけてます。


裏面全体図 SPVはきれいに残っています。
