溶接後のレーザー加工

今日は 穴の開け直しのレーザー加工です。


設計変更で 穴の位置が変更になったので
一度 レーザーで開けた穴に 同径の穴をはめて溶接し
少しずらしたところに穴を開け直すという加工です。

あまり こういう加工はやらないのですが
「どうしても」ということで チャレンジしてみました。

埋めた穴がうまくくっついていないと、途中でレーザー加工が失敗する可能性があるので
そのあたりの リスクを説明させていただいての加工となりました。

あと、穴位置も1ミリ程度ズレる可能性がありますよ。ということを了承してもらいました。


これが元の板 真ん中に 埋めた穴があります。
ここから 10ミリ程度センターがズレたところに穴を開けます。



こんな感じで、溶接の盛り上がりをサンダーで削っているので 見た目はアレですが
フラットはでています。

このあと、慎重にテストを重ねて 切断しました。

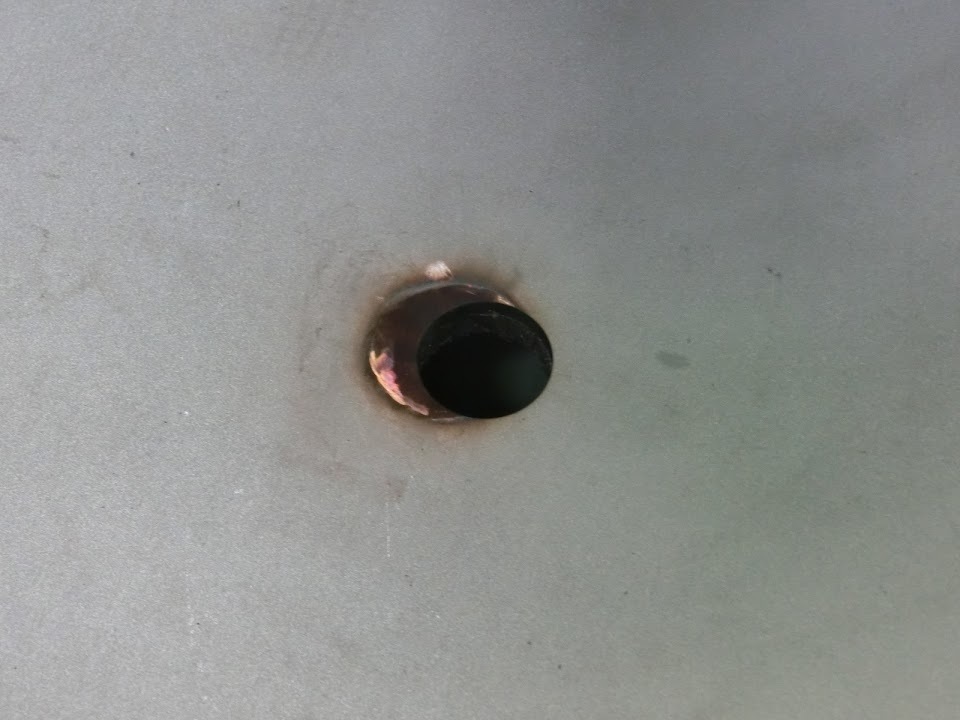

ちょっと 見にくいですが 穴を開けました。
途中加工不良も起こすことなく きれいに切れました。

寸法のずれ具合は 0.5ミリ程度に収まりました。



失敗すると 材料代が高価なので 緊張した加工となりました。
