パイプの複合切断

パイプの切断です。

48.6Φのパイプの先端に
60.5Φのパイプが乗ります。

そしてその交差したところに別のパイプが組み合わさるという
ちょっと複雑な形状


なので、ちょっとプログラムも複雑になります。

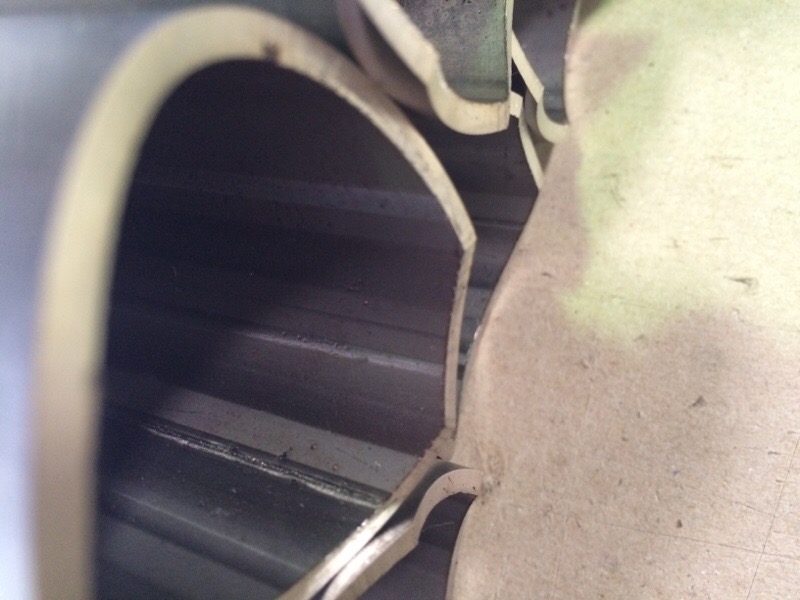

切断面片側
きれいなアールでています。



反対側は別のパイプと干渉するので
少し切り欠いています。

これは、CAD上で正確な距離を測り
ピッタリと沿うようにプログラムしています。

ですので、紙の図面では正確な数値が割り出せないので
CADデータを頂きました。
