寸法の盲点

パイプに 角穴を開けるお仕事です。

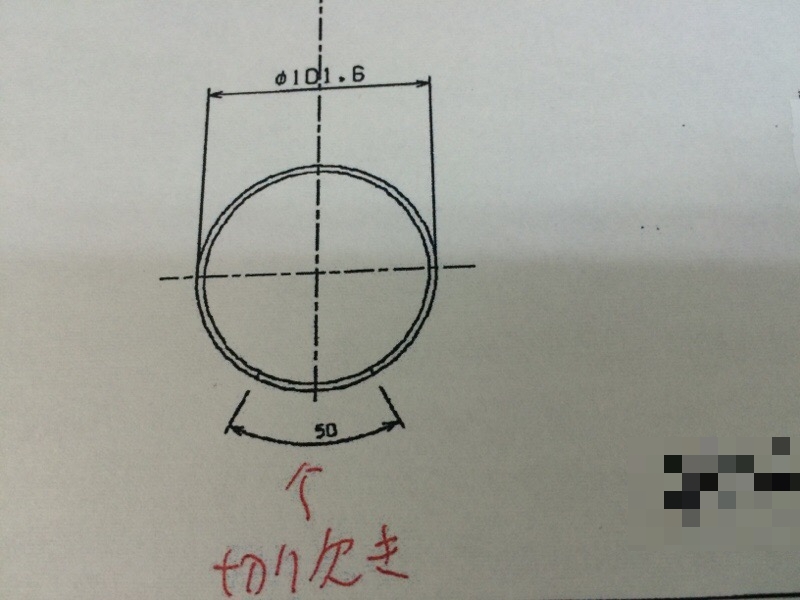

パイプの断面に対し、50の開口

斜めに「ハの字」状の寸法線が出ているし
当然 この50は 50度 と思っていました。



よく考えてみると、円弧の周長が50ミリということも考えられる
この場合、角度は56度になり 微妙に50度に近いので
見た目では判断がつきにくい

円弧長なら数字の上に「( 」の曲線を書く場合もありますが
今回の場合 ただの「50」の数字だけ

角度50度 円弧長50ミリ どちらでも解釈できそうな事例


ホント よく担当者が 気づいてくれました。

自分だけの思い込みで、仕事を進めていると
大間違いになっていた可能性があります。


さあ、お客さんにどっちが正解か聞いてみよ




最短24時間出荷のステンレスレーザージョブショップの
ホームページはこちらhttp://www.laser-tech.jp/
