A5083 10ミリ

A5083の10ミリ ウォータージェットの切断面です。

切断面は、レーザーで切るよりきれいです。
レーザーで切ると、縦に細かいスジが入るのですが
ウォータージェットだと、スジが入らないで
切断面は 、例えるなら、細かい目のサンドペーパーみたいです。

A5083 10ミリ_d0085634_16405679.jpg



A5083 10ミリ_d0085634_16411798.jpg

3φの小穴


A5083 10ミリ_d0085634_16414154.jpg

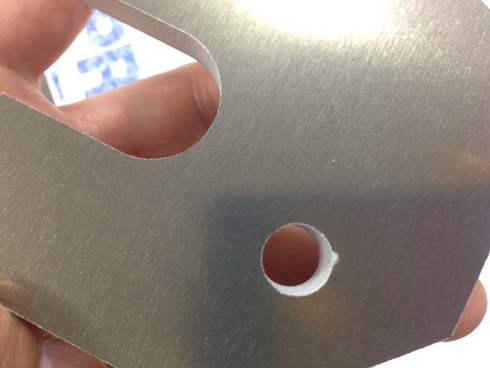

10φの穴


A5083 10ミリ_d0085634_1642856.jpg

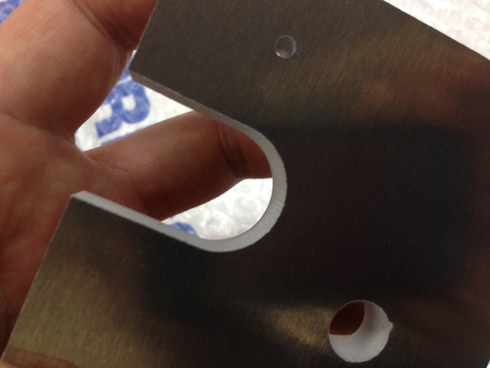

Uノッチ部分


A5083 10ミリ_d0085634_16435146.jpg

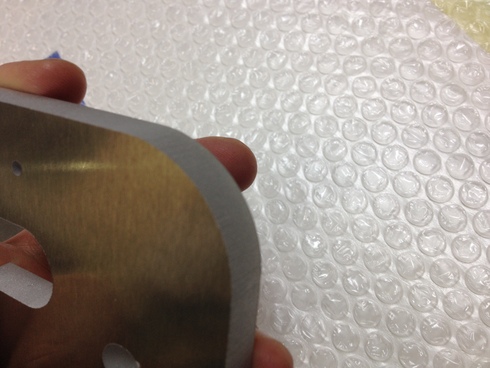

外形R部分

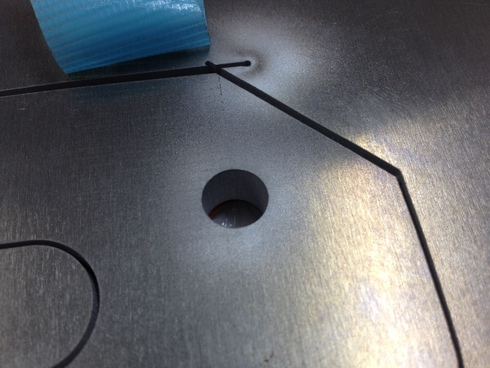

こちらから、見ると表面が綺麗なのですが

A5083 10ミリ_d0085634_16442712.jpg

表面は、最初に貫通穴を開けるときに、高圧の研磨剤が板の表面に付着して
削ってしまうので、 穴の周りが白っぽくなります。
(ちょっと白っぽいでしょ)

この表面の白っぽい部分が気になる場合は
表面をあえて下にして加工すれば、白っぽくなるのを避けることができます。
