マーキング
2013年 09月 05日
レーザー切断後、レーザーではあけれないくらい小さい穴をあけたり
タップの下穴をあけたりする場合
穴位置を特定する方法に2種類あります。
ひとつめは、ピアス といって文字通り
耳にあけるピアスのように、穴をあける方法です。
レーザービームを一瞬、板に向かって照射して
レーザービーム径の極小さい穴をあける方法です。
もうひとつは、レーザーマーキングとかケガキと言われる方法です。
レーザービームの出力を弱め、金属の表面だけ傷つけて
線を引きます。
この線を十字に引いて 交わったところが穴をあける位置になります。
今回は、2ミリの板にレーザーマーキングを行いました。
普通はピアスで対応するのですが
裏にピアスの跡が出たら、NGということで
十字にレーザーマーキングを施しました。

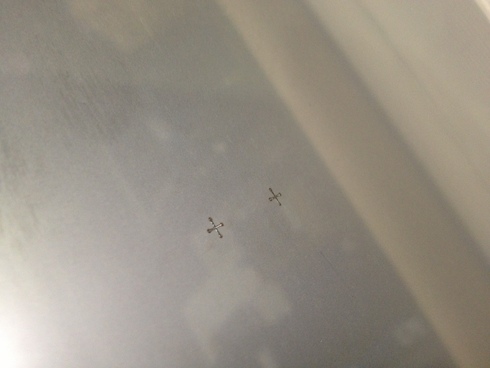

中央に 二つ並んでいる 十字がレーザーマーキングのケガキ
ここに部品を溶接するための位置決め用でしょうか?
ご注文の際は、レーザーマーキングの場合はご指示ください。
標準では、ピアスになります。
