0.5ミリ幅のスリット
2010年 06月 29日
今日の、サンプルは

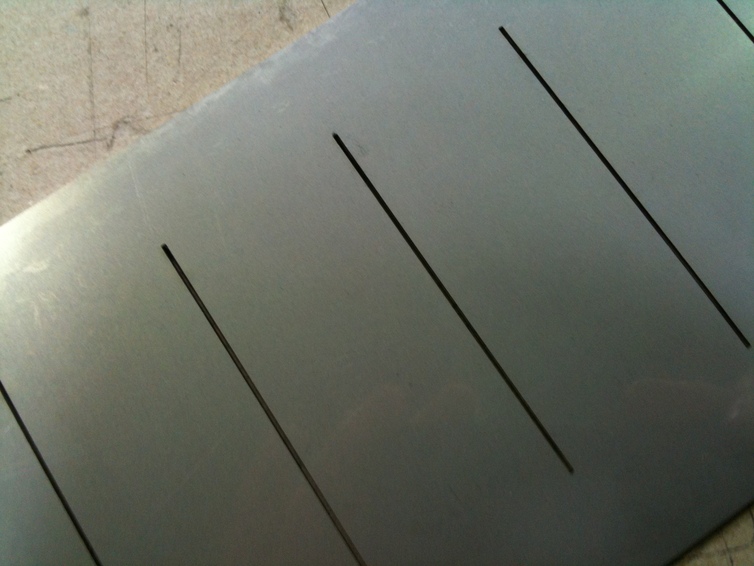

0.5ミリ幅のスリットです。
SUS304 2B 2.0ミリの板に
0.5ミリのスリットです。
この写真ではわかりにくので

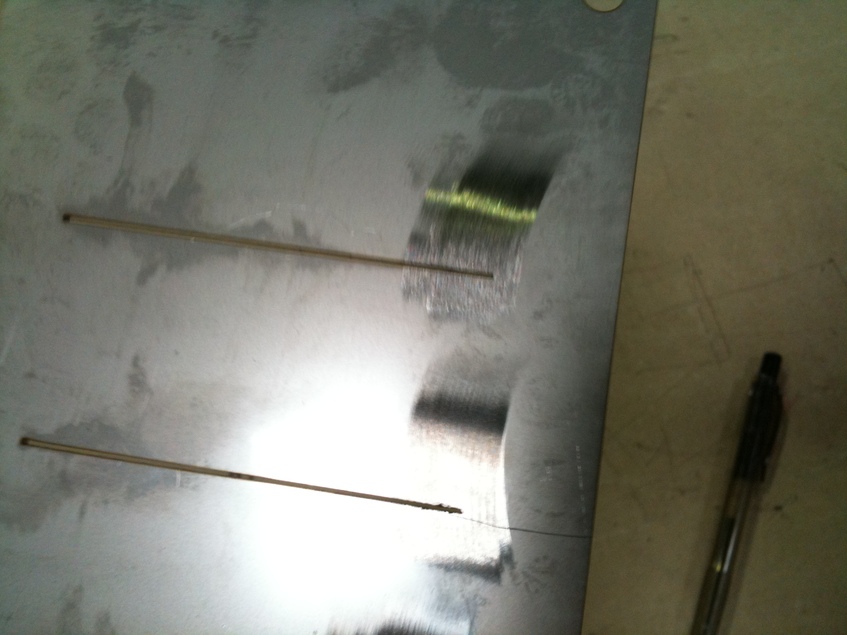

ボールペンのペン先と比べてください。
レーザーを片道だけ走らせて
スリットにしようかなと思ったのですが
せいぜい、0.3ミリくらいが限界かと思い
0.5幅の四角穴を開けるように、レーザーの経路を設定し
切断しました。結果は良好です。
うら面に、溶けたステンレスがバリとなって付着しましたが
思ったよりきれいに切れました。
幅は、熱の影響で少し大きくなって、実寸で0.6～0.7ミリでした。
