ガス圧低下

先日、加工をしていると

「ガス圧が低下してます。」 とのエラーがでて機械が停止しました。


ステンレスの6ミリを切断していたので、標準の設定で
17ba(17kg/cm2)の圧力が必要

しかし、1次側の圧力が35barくらいでているので
ガス圧が低下することはないはず、

リスタートしても、数分後にまた停止

ガス圧の設定を、12barくらいにしても
10分に1回くらいエラーがでます。

これ以上、圧力下げたらバリがでてしまうし、
切断するには、切断速度を大幅にさげないと切れません。

このあと、大量に切断する仕事があるというのにーーー


と、悩んでいても仕方ないので
トルンプに電話して、サービスの方に来てもらいました。


1次側の圧力は、正常なので加工機内部の弁がおかしいはず

ということで、ガスの出口からどこがおかしいか順にチェックして。

原因発見

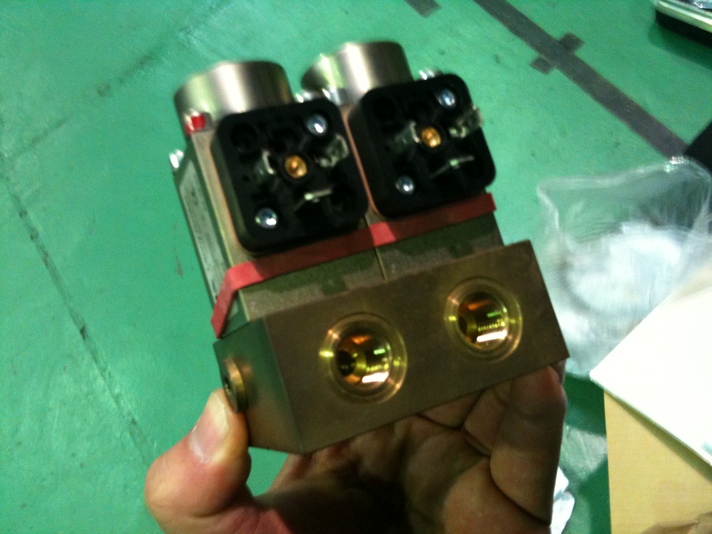

加工ヘッドの裏についている、



窒素と酸素を切り替える
3方向の電磁弁の不良と判明


バルブのベースの金属が(真鍮?)が削れて
バルブ内部のフィルターを詰まらせて、
それが原因で圧力が下がっていたみたいです。

この、布についているキリコみたいなのが、圧力低下の原因 にっくき奴



バルブ交換で約11万円也 トホホ



レーザーテックのホームページはこちら

レーザーマーキングのホームページは>こちら
Commented by 衣川シャーリング at 2010-03-31 11:12 x
いつも参考にさせていただいています。勉強になりました。
当方では、写真左隅に写っているオートラスバルブを凍結により故障させてしまいました。
Commented by はまの@レーザーテック at 2010-03-31 19:36 x
明日から、4月もう凍結の心配はないですね。
