鉄のレーザー微細加工

Facebookつながりでお見積もり依頼を頂いた。

関東の方なので
直接の面識はないが、友達の友達である。


鉄の看板の制作依頼なのだが
なかなかの細かいデザインで、レーザー加工ではちょっとむつかしいかも
という加工でした。

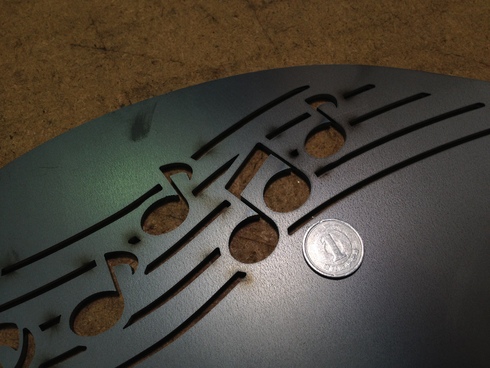

板の残る部分は細いが これは、まだ加工はしやすい

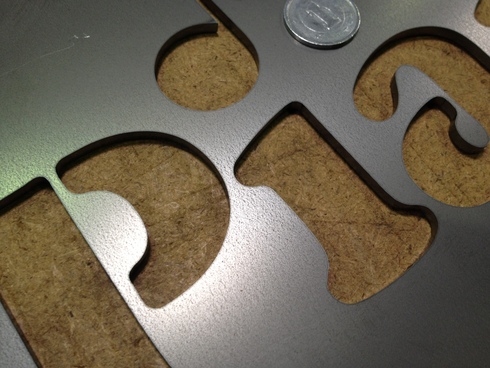

文字の部分も入り組んでいるが、難なく加工



ここの加工が、うまくいくか切断するまで不明だった
板厚3.2ミリに対して、細いところが1ミリ以下
しかも、細長いスリットが何本も入っているので
うまく切断できるかなと思ったが、意外に切断はすんなりと切れた


ただ、プログラムがむつかしく、
CADデータへの変換
ピアスを入れる位置
ジョイント量
切断する順番 等を 考えるて修正するのに一番時間が取られた。


こういう微細な難加工は、95%データ作成に時間がかかるのを実感しました。
